Der von der Basiseinheit geförderte Schmierstoff und die Zerstäubungsluft werden in der Regulierungseinheit in der jeweils optiomalen Menge durch Drosselventile eingestellt und zur Düse weitergeleitet. Die Drosselventile sind als sogenannte Nadelventile feinfühlig zu justieren und durch Kontermuttern gegen Verstellung zu sichern.
Die Weiterleitung von Schmierstoff und Luft zur Düse erfolgt entweder durch einen Koax-Schlauch (Innenschlauch für Schmierstoff, Außenschlauch für Luft) oder, je nach Düse mit 2 getrennten Schlauchleitungen.
Die getrennte Anordnung von Regulierungseinheit und Düse bedeutet mehr Platz an der Bearbeitungsstelle, keine Beinträchtigung durch Späne und keine Düsen-Sprüh-Verstellung durch evtl. erforderliche Nachjustierung der Drosselventile.

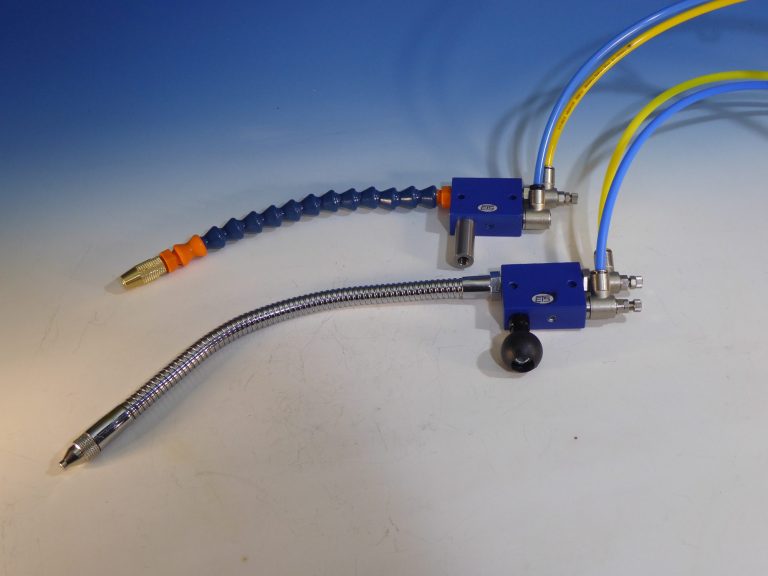

Regulierungseinheit in der Kompakt-Ausführung mit Düsenverlängerungen

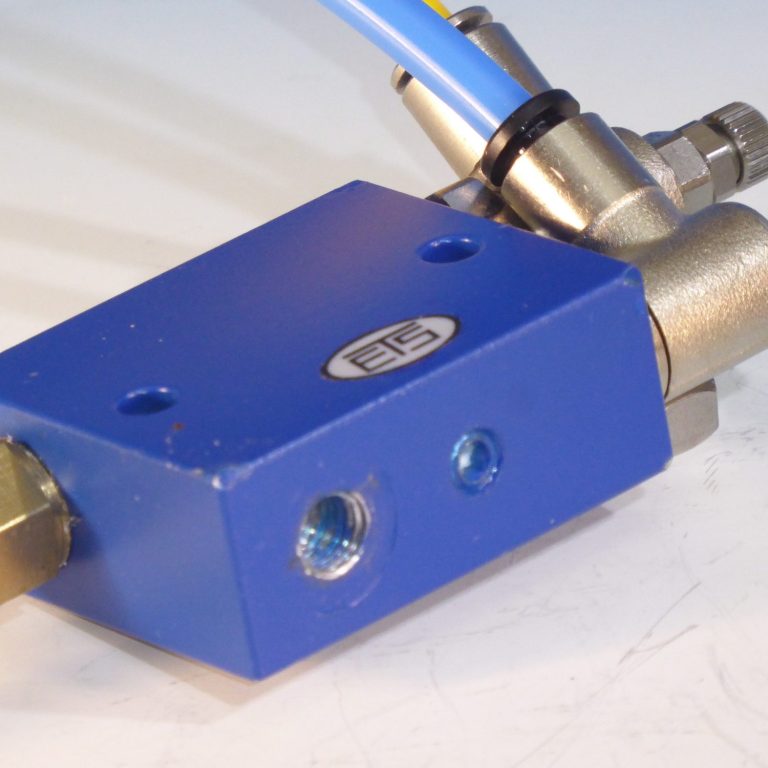

Regulierungseinheit
Standard-Ausführung
